歡迎光臨眾電（上海）電氣有限公司

服務熱線：400-7161-951
產品中心 productS您所在的位置：首頁 > ZDVFC型低壓電容器 >

ZDVFC型低壓電容器


◆主要特點

.

  □ 應用

   ◇ 提高輸電能力

   ◇ 降低受電端電壓波動

   ◇ 提高線路末端電壓

   ◇ 提高功率因數增加穩定性

  □ 特性

   ◇ 圓柱形鋁罐，緊湊設計

   ◇ 灌封料：樹脂（干式）

   ◇ 輸出范圍5～40kvar

   ◇ 額定電壓范圍250～1300V

  □ 安全性

   ◇ 干式技術

   ◇ 自愈性

   ◇ 過壓分離

  □ 使用維護

   ◇ 易于安裝與接線

   ◇ 體積小重量輕

   ◇ 免維護

.

◆產品概述

.

    ZDVFC系列電容器采用新型安全防爆結構，其外觀更美觀精巧，性能穩定可靠，具有較強的抗涌流能力，滿足環保要求。采用特殊設計的鍍金屬的聚丙烯膜層作為介質，這樣可以確保電容有較長的工作壽命和很低的損耗。ZDVFC型電容器具有自愈功能，用特殊金屬合金制造的電極被真空附著在聚丙烯膜層介質上，另外還加了一層特殊的防護層，以便改善耐受能力。

    ZDVFC電容器適用于頻率50Hz低壓電力系統，主要用于提高功率因素、減少無功損耗、改善電壓質量、挖掘變壓器容量等。

.

◆技術參數

.

參      數

內        容

 額定電壓

 2.3～1.3kV

 過壓

 1.1Un(8小時/24小時)，1.15Un(30分鐘/24小時)

 過流

 2.0×In，更高規格可以定制

 額定頻率

 50/60Hz

 容值偏差

 ±5%

 測試電壓（端子-端子）

 2.15×Un(AC),2秒

 測試電壓（端子-外殼）

 ≤660V，3000V（AC），10秒；＞660V，6000V（AC），10秒

 浪涌電流

 200×In

 功耗

 ≤0.2W/kvar

 溫度級別

 -25℃/D

 冷卻方式

 自然空冷

 相對濕度

 95%，無凝露

 安裝方式

 垂直安裝，安裝力矩10N.m

 安全性能

 自愈技術、壓力斷路

 放電方式

 內置放電電阻，標準放電時間60-300秒

.

◆產品選型

.

ZDVFC

□

/

□

-

□

↓

↓

↓

↓

品牌代號

安裝容量

0～40

額定電壓(V)

250～1300

3：三相

1：?jiǎn)蜗?span>

□ 示例: 安裝容量25kvar,額定電壓480V的三相電容器型號為ZDVFC25/480-3

.

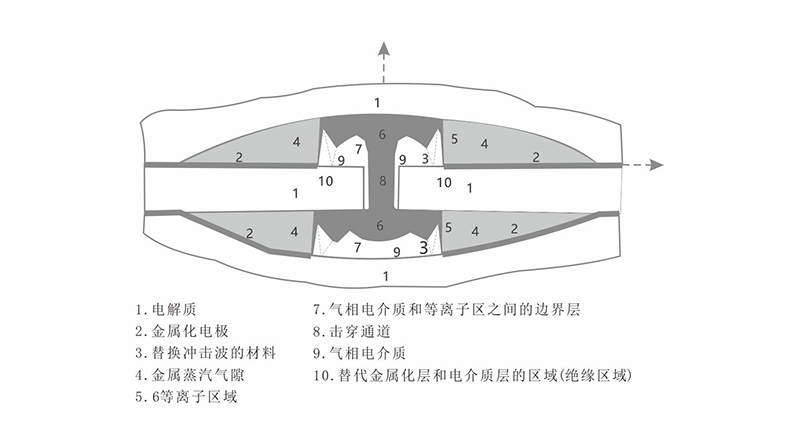

◆自愈合特性

.

當電容器由于過熱、過載或臨近使用壽命期限時極可能發生擊穿現象，這樣就會產生一個小電弧，它在幾微秒內就可以把擊穿區的金屬化層蒸發，而在此處由高溫產生的氣壓同時又將氣化的金屬化層吹出擊穿區，這樣就在擊穿區形成了一個沒有金屬化層的絕緣區，在擊穿發生的過程及發生之后，電容器仍能正常工作。

.

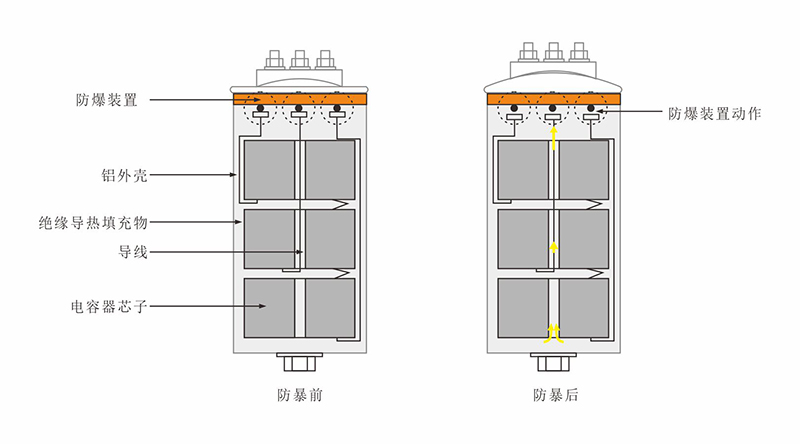

◆防爆原理

.

當電容器內部發生持續的故障，自愈行不能解決故障，溫度升高導致薄膜損壞，產生的氣體使內部壓力升高，過壓保護裝置會在壓力作用下變形升高，但內部壓力大到過壓保護下限，防爆裝置動作斷開電容器。

.

◆低壓電力電容器標準件選型

.

安裝容量

相數

額定電壓

電容值

電流

型號

5kvar

單相

280V

203μF

17.86A

ZDVFC5/280-1

10kvar

單相

280V

406μF

35.71A

ZDVFC10/280-1

15kvar

單相

280V

609μF

53.57A

ZDVFC15/280-1

5kvar

單相

300V

177μF

16.7A

ZDVFC5/300-1

10kvar

單相

300V

354μF

33.3A

ZDVFC10/300-1

15kvar

單相

300V

531μF

50.00A

ZDVFC15/300-1

5kvar

三相

450V

78.6μF

6.42A

ZDVFC5/450-3

10kvar

三相

450V

157.3μF

12.83A

ZDVFC10/450-3

15kvar

三相

450V

235.9μF

19.25A

ZDVFC15/450-3

20kvar

三相

450V

314.5μF

25.66A

ZDVFC20/450-3

25kvar

三相

450V

393.17μF

32.08A

ZDVFC25/450-3

30kvar

三相

450V

471.81μF

38.49A

ZDVFC30/450-3

40kvar

三相

450V

629.08μF

51.32A

ZDVFC40/450-3

5kvar

三相

480V

69.11μF

6.01A

ZDVFC5/480-3

10kvar

三相

480V

138.23μF

12.03A

ZDVFC10/480-3

15kvar

三相

480V

207.34μF

18.04A

ZDVFC15/480-3

20kvar

三相

480V

276.45μF

24.06A

ZDVFC20/480-3

25kvar

三相

480V

345.56μF

30.07A

ZDVFC25/480-3

30kvar

三相

480V

414.68μF

36.09A

ZDVFC30/480-3

33.5kvar

三相

480V

463.06μF

40.30A

ZDVFC33.5/480-3

40kvar

三相

480V

552.90μF

48.11A

ZDVFC40/480-3

5kvar

三相

525V

57.77μF

5.50A

ZDVFC5/525-3

10kvar

三相

525V

115.55μF

11.00A

ZDVFC10/525-3

15kvar

三相

525V

173.32μF

16.50A

ZDVFC15/525-3

20kvar

三相

525V

231.09μF

21.99A

ZDVFC20/525-3

25kvar

三相

525V

288.86μF

27.49A

ZDVFC25/525-3

30kvar

三相

525V

346.64μF

32.99A

ZDVFC30/525-3

37.5kvar

三相

525V

433.29μF

41.24A

ZDVFC37.5/525-3

40kvar

三相

525V

462.18μF

43.99A

ZDVFC40/525-3
